网架结构设计所需要考虑的主要因素分析

发布: 时间:2021-10-20 浏览:(444)

  进行网架结构的设计,首先必须深刻了解结构的工程概况。在工程概况应了解到的因素是多方面的,一般包括工程地质条件、结构跨度、网架下部结构、气候条件等,这些因素通常是网架结构选型的依据。

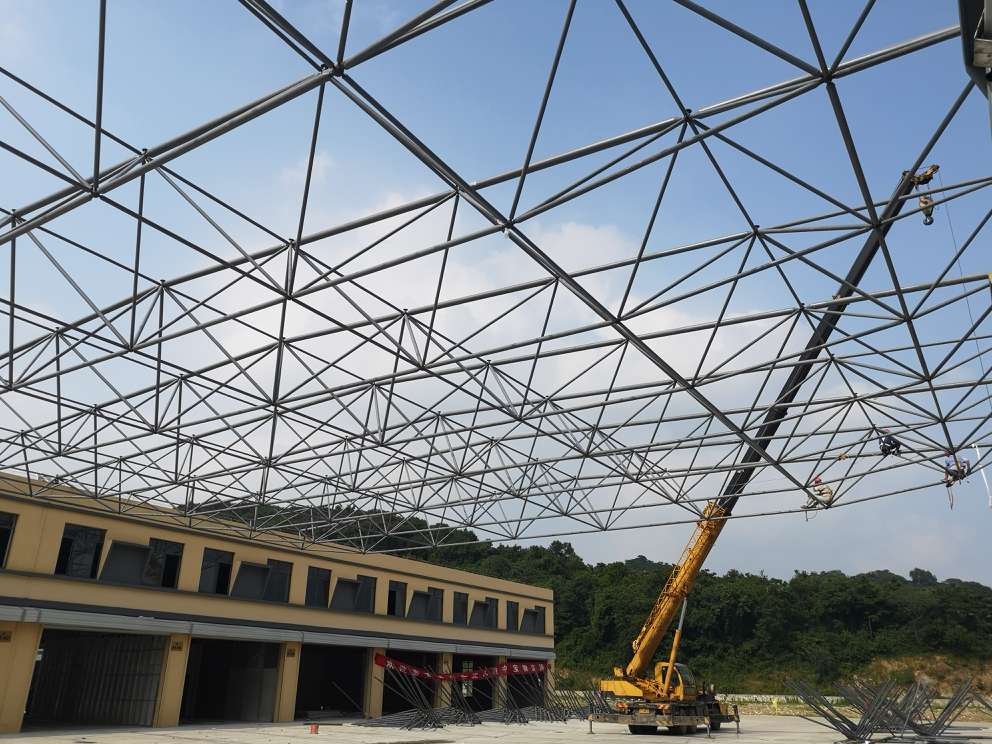

网架结构


  结构选型包括选择网架结构的类型、网格的尺寸、网架的厚度、支座位置及约束形式等内容。

  确定了网架结构选型后,便可建立网架的有限元分析模型。一般网架结构的杆件在有限元中用杆单元来建立,节点简化为铰接连接。

  网架结构的荷载目前可按照《建筑结构荷载规范》(GB 50009-2012)进行取值,设计荷载通常包括静荷载、活荷载、风荷载、地震荷载、温度作用,并应考虑各种可能的荷载工况组合。

  对网架的力学性能进行分析,包括静力性能和动力性能两部分。首先进行静力性能分析,验算结构在各种荷载工况组合下是否有杆件超过许用应力,即强度条件。再验算结构最大位移是否超过允许位移,即刚度条件。上述两项条件满足后,再进行动力性能分析,若不满足应修改结构方案。

  目前动力性能分析主要指网架构的抗震分析。常用的抗震分析方法有反应谱分析和动力时程分析两种,计算得到结构的动应力和动位移,验证是否满足强度和刚度条件。

  设计得到结构设计方案满足了力学性能要求后,还要考虑实际施工时节点和支座等处的构造做法,使构造做法与理论分析模型尽量一致。最后进行出施工图的工作。
