球形网架加工小知识：压力支座节点

发布：时间：2021-05-22 浏览：（5111）

1. 球形网架工程双面弧形压力支座节点，适用于跨度大、下部支承结构刚度大的网架加工结构压力支座。

2. 平板压力支座节点，一般适用于较小跨度的球形网架加工结构的支座。

3. 球形铰压力支座节点，适用于多支点的大跨度网架加工结构的压力支座。单面弧形支座，适用于较大跨度的网架加工结构手拉力的支座。

4. 单面弧形压力支座节点。弧形支座板得材料一般用铸钢，也可以用厚钢板加工而成，适用于大跨度网架加工结构的压力支座。

以上各式支座用螺栓固定后，应加副螺母等放松，螺母下面的螺纹段的长度不宜过长，避免网架加工结构受力时，产生反作用力，即向上翘起及产生侧向拉力而使螺母松脱或螺纹断裂。

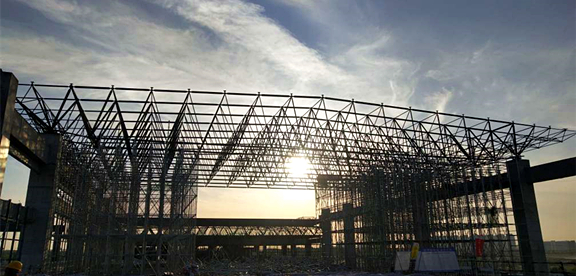

淮南高铁站-东吴网架54_副本
