钢结构网架结构之平板网架

发布: 时间:2020-09-29 浏览:(6484)

      网架是由许多杆架组成的网状结构,是高次超静定的空间结构。网架结构可分为平板网架和曲面网架两种。

      平板网架采用较多,其优点是:空间受力体系,杆件主要承受轴向力,受力合理,节约材料整体性能好,刚度大,抗震性能好。杆件类型较少,适于工业化生产。

      平板网架可分为交叉桁架体系和角锥体系两类。角锥体系受力更为合理,刚度更大。

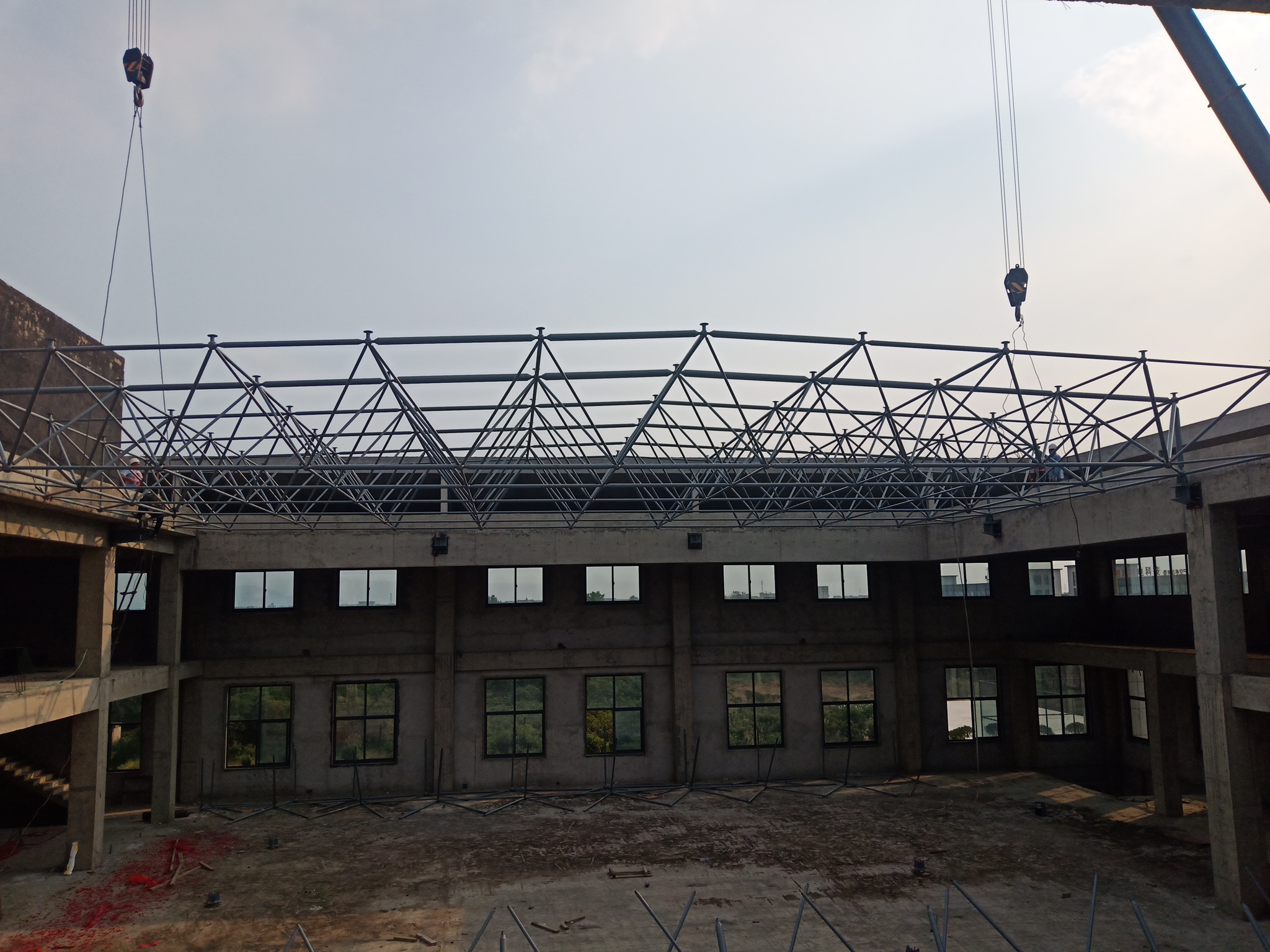

钢结构网架

      网架的高度与短跨之比一般为1/15左右。网架杆件一般采用钢管,节点一般采用球节点。

      此法是用于高度和重量都不大的中、小型网架结构。安装前先在地面上对网架进行错位拼装作业(即拼装位置与安装轴线错开一定距离,以避开柱子的位置)。然后用多台起重机(多为履带式起重机或汽车式起重机)将拼装好的网架整体提升到柱顶以上,在空中移位后落下就位固定。
      为防止网架整体提升时与柱子相碰,错开的距离取决于网架提升过程中网架与柱子或柱子牛腿之间的净距,一般不得小于10~l125px,同时要考虑网架拼装的方便和空中移位时起重机工作的方便。需要时可与设计单位协商,将网架的部分边缘杆件留待网架提升后再焊接,或变更部分影响网架提升的柱子牛腿。
      钢网架在金属结构厂加工之后,将单件拼成小单元的平面桁架或立体桁架运到工地,工地拼装即在拼装位置将小单元桁架拼成整个网架。网架拼装的关键,是控制好网架框架轴线支座的尺寸(要预放焊接收缩量)和起拱要求。
      网架焊接主要是球体与钢管的焊接。一般采用等强度对接焊,为安全起见,在对焊处增焊6~8mm的贴角焊缝。管壁厚度大于4mm的焊件,接口宜作成坡口。为使对接焊缝均匀和钢管长度稍可调整,可加用套管。拼装时先装上、下弦杆,后装斜腹杆,待两榀桁架间的钢管全部放入并矫正后,再逐根焊接钢管。
