热烈庆祝东吴网架南通车间厂房网架起头跨成功吊装

发布: 时间:2021-11-25 浏览:(404)

  本次项目建筑结构形式:主体结构形式为钢筋混凝土结构柱,辅助车间九柱顶标高为6.0米,网架主体屋面为470B压型钢板单层板,厚度为0.476厚,颜色为烨辉鲜绿色,网架最大跨度24.9米。结构设计基准期:50年。结构安全等级:二级;建筑抗震设防类别:标准设防类;地基基础设计等级:丙级。基本风压:Wo=0.45KN/㎡(50年一遇);地面粗糙度:B类;基本雪压:So=0.25KN/㎡(50年一遇);抗震设计标准:抗震设防烈度7度,设计基本地震加速度值为0.1g,设计地震分组为第一组,设计地震动反应谱特征周期为0.35s,场地类别为Ⅱ类。高程系统:±0.000标高相当于黄海高程5.000m本工程网架结构起始高度为800mm,结构起坡两边排水。

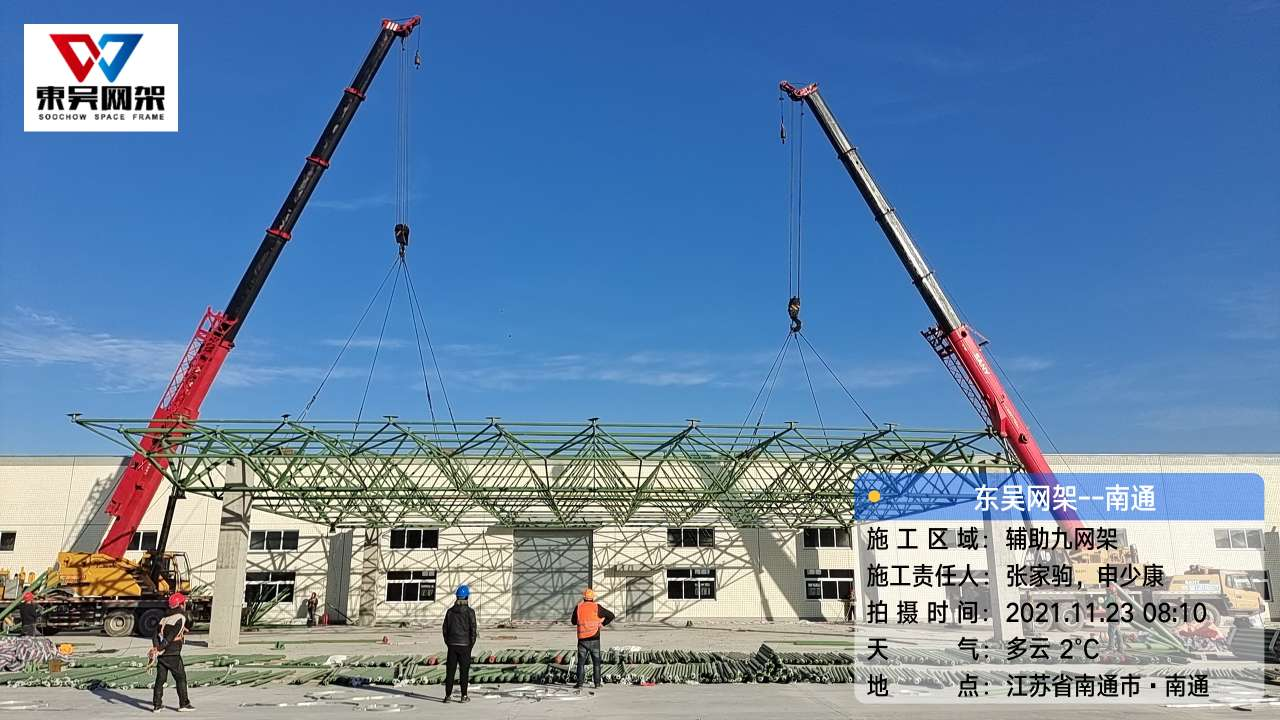

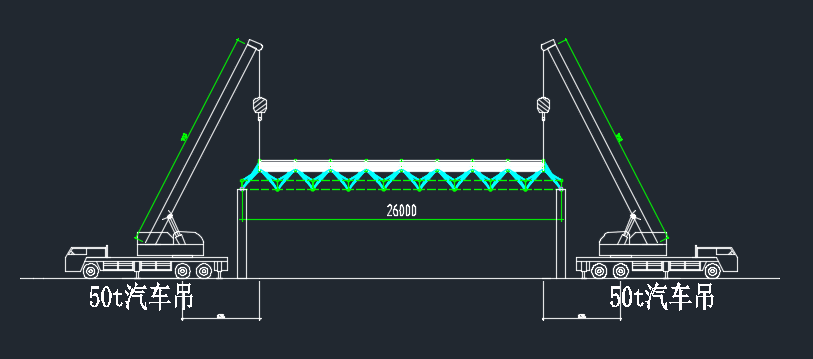

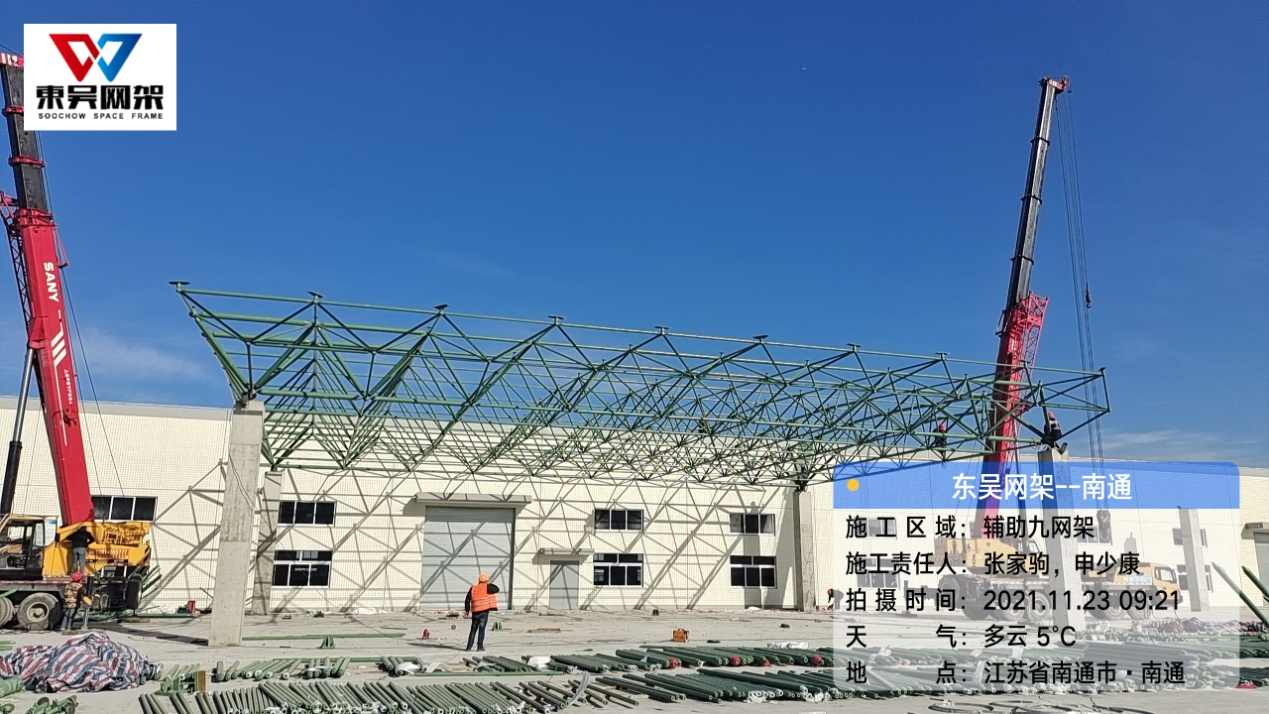

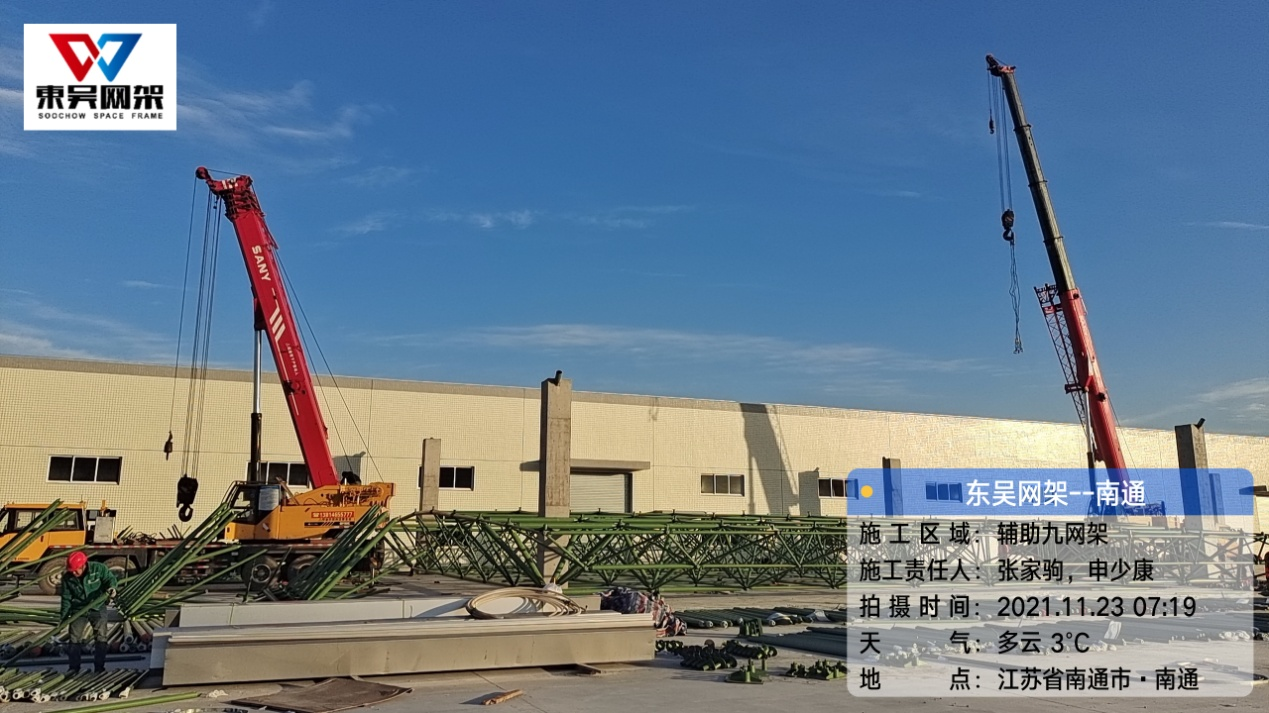

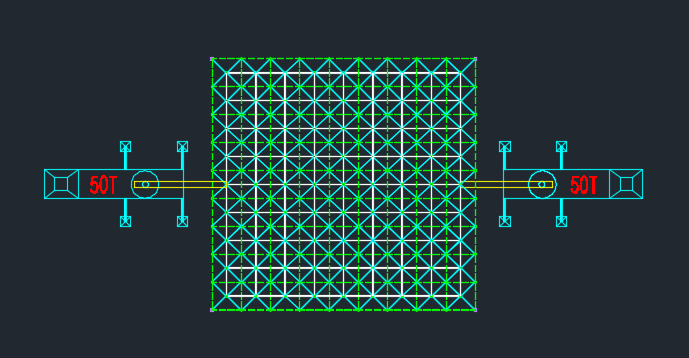

    此次网架起头跨计划:第一步是在两排柱子中间地面利用人工组装完起头跨(第一块),利用台汽车吊安装网架起头跨,并置于柱顶球形支座上并微调,保证网架在图纸中所标注的位置。选用50*100mm的木方调整螺栓球节点的相对位置标高,控制网架线型。而后利用50t汽车吊整体吊装安装网架起头跨,起吊过程中需在四角布设缆风绳且人工拉拽控制旋转角度,而后待起头跨网架落位前,人员站于柱子旁边的施工平台上控制并微调网架位置,保证网架在图纸中所标注的位置,此前人员站立位置四周做好临边安全防护。起头跨网架面积为644.8,重量约为20.7t(考虑吊钩按21吨计算)。采用台吊机吊装起头跨网架,根据吊车的吊装额定重量及抗臂问题,选用50吨汽车吊吊装,在吊装回转半径为6.3米,吊车臂长为18.15米的工况下一台吊车额定起重量为21吨,两台吊车额定起重量21*2*0.8=33.6t>21t(起头跨网架重量),满足要求。全支腿下方铺设钢板垫板,吊车的重量通过钢板分散,减小地面集中荷载。吊点采用四根单根13m长直径40mm的钢丝绳捆扎,缠绕在节点球上,支腿位置地面夯实,做到满足现场吊装要求。


  第二步是组装、封闭剩余部分的网架,采取高空散拼法,人在网架上需系好安全带,安全带保持高挂低用的原则,做好防滑措施。由于柱子的间距过大,保证网架不下垂,故采用临时支撑,撑在网架下弦防止网架下垂。

第三步是检查无误后与两端支座焊接、固定,至此网架安装完毕。
